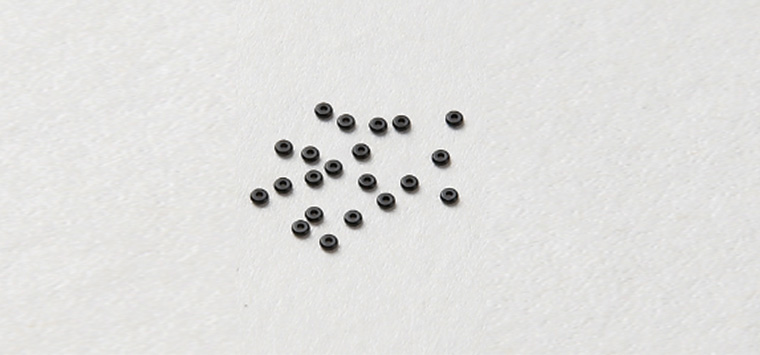

不同材质的微型密封圈，压缩率并不相同，而且差异十分明显。很多工程师会直接套用常规 密封圈压缩率经验值放到微型密封上，再忽略材质本身的软硬、回弹特性、耐温耐介质变化，最后出现微渗漏、卡圈、永久变形、提前老化失效。微型密封圈本身线径很小，一般线径≤1.0mm，有的甚至 0.3mm、0.5mm，截面尺寸余量极小，材质带来的压缩率适配区间差距会被进一步放大，选型容错空间远低于普通大规格密封圈。

一、为什么材质会决定压缩率推荐区间

压缩率本质是依靠橡胶弹性回弹，持续给密封面提供接触应力，实现密封。每一种橡胶材料的硬度、弹性模量、压缩永久变形、低温回弹、高温蠕变特性都不一样，决定了它 “能压多少、压多了会不会废掉、压少了会不会封不住”。

弹性模量差异：模量越高的材料，质地越硬，同样压缩率下产生的接触应力更大；硬胶不适合高压缩，容易脆裂、压伤。软胶模量低，需要足够压缩量才能建立有效密封比压，但压缩过高极易出现永久变形。

压缩永久变形性能：压缩永久变形是密封圈受压静置一段时间后，回弹恢复能力的指标。氟胶、全氟橡胶、高品质三元乙丙永久变形低，可以承受相对更高压缩量；普通天然橡胶、部分经济型硅橡胶永久变形偏大，压缩率不能取上限，否则长期使用后回弹丢失，出现隐性渗漏。

温度对材质的影响：低温下硅橡胶、氟胶回弹变化不同，部分橡胶低温变硬，有效压缩率变相升高，容易脆断；高温工况下材料发生蠕变，持续应力松弛，设计时要预留余量，压缩率不能选太高。

材料摩擦特性：微型动密封场合，摩擦阻力很敏感。高压缩率会增大摩擦力，PTFE 包覆、氟胶这类摩擦系数偏低的材质，压缩率取值策略和高摩擦的硅橡胶不一样。

二、微型密封材质压缩率参考区间

硅橡胶（VMQ）：硅橡胶质地偏软，回弹好，但抗撕裂一般，高温蠕变相对明显，不适合大压缩。

常规静态密封推荐压缩率：10%～18%

优先选用中间区间 12%～15%；不建议超过 20%。

注意：微型硅圈如果压缩率过高，装配时容易切圈、挤裂；低温工况变硬，高压缩风险进一步上升。适合低压、洁净、高低温静态密封，不适合高压动密封。

氟橡胶（FKM）：氟橡胶硬度选择丰富，耐油耐介质优异，压缩永久变形控制优秀，是微型液压、油气、化学介质密封最常用材质。

70 shore A 氟胶静态推荐：15%～22%

75～80 shore A 高硬度氟胶静态推荐：12%～18%

要点：氟胶刚性比硅橡胶更高，高硬度版本压缩率要压低；耐介质工况下如果介质溶胀，实际有效压缩率会改变，设计时需要提前核算溶胀量。

三元乙丙橡胶（EPDM）：三元乙丙耐水、耐蒸汽、耐老化，多用于涉水、卫浴、纯水、新能源水冷微型密封。

常规 EPDM 静态压缩率：12%～18%

高品质低永久变形 EPDM 可取上限；普通牌号尽量控制在 15% 以内。

短板：遇到矿物油会溶胀，溶胀后截面变大，原本设计好的压缩率超标，极易压溃。

丁腈橡胶（NBR）：丁腈性价比高，耐矿物油，低温性能一般，压缩永久变形中等偏上。

70A 丁腈静态推荐：13%～19%

不建议长期使用压缩率超过 20%，持续受压后回弹衰减速度比氟胶更快，微型密封一旦失弹，渗漏很快显现。

全氟橡胶（FFKM）：全氟橡胶耐强腐蚀、高温，材料成本高，模量偏高，压缩永久变形极小。

静态压缩率推荐：12%～18%

虽然它抗永久变形能力很强，但材料本身刚性大，微型圈截面很小，压缩过大容易应力集中开裂，不盲目拉高压缩率。

PTFE 及 PTFE 包覆密封圈：纯 PTFE 几乎没有橡胶弹性，依靠预紧结构实现密封，和橡胶逻辑完全不同：PTFE 包覆 O 型圈（内部橡胶芯提供弹性）：压缩率一般参考内芯橡胶，整体下调 2%～3%；

实心 PTFE 密封件：不能套用橡胶压缩率，依靠过盈量设计，压缩量非常小，通常 3%～8% 区间。

三、除材质之外，还要同步兼顾的影响因素

材质是基础，但微型密封圈压缩率不是只看材料，几个条件会改变取值：

密封形式：静密封压缩率偏高；往复、旋转动密封压缩率要降低，减少摩擦发热、磨损。

线径大小：线径越细（0.3mm、0.4mm 超微型），压缩率一般取下限，微小的尺寸偏差都会带来压缩率剧烈波动。

硬度：同一种材质，硬度越高，推荐压缩率越低。比如同是 FKM，60A 软氟胶可以接近 20%，85A 硬氟胶通常不超过 15%。

工况压力：高压工况，一方面需要足够压缩建立密封比压，另一方面要考虑挤隙，搭配挡圈；不能单纯加大压缩率去扛高压。

尺寸公差：微型密封圈、沟槽加工公差占线径比例很高。沟槽深度公差、密封圈截面公差叠加后，实际压缩率和理论值偏差很大，选材和压缩率设计时必须预留公差带宽。

四、常见选型误区

误区一：所有 O 型圈统一按 20% 压缩率设计。这个参数只适合部分常规大尺寸软胶静密封，直接照搬到 0.5mm 微型硅圈、全氟圈上，大概率装配断裂、提前失效。

误区二：材料回弹好就可以无限加大压缩率。回弹好不代表抗应力集中、抗撕裂能力强，微型件截面薄弱，高压缩下应力集中点很容易产生微裂纹，也就是隐性损伤。

误区三：只算图纸理论压缩率，不考虑介质溶胀、热胀。橡胶接触介质溶胀、受热膨胀，会让实际压缩率持续上升，原本合格的设计，运行一段时间变成超压缩失效。

不同材质微型密封圈的压缩率不存在统一标准，每一类橡胶材料，依托自身弹性模量、永久变形、抗撕裂特性，对应专属的安全压缩区间。硅橡胶整体压缩区间偏低，氟胶适配范围更广，全氟橡胶受刚性限制不能高压缩，PTFE 体系则完全是另一套设计逻辑。 在微型密封项目开发时，优先根据介质、温度确定材质牌号与硬度，再匹配对应压缩率范围，同时结合线径、沟槽公差、动静密封形式做修正，必要时做样品验证，才能避免渗漏、断裂、永久变形等一系列密封故障。若您还有其他疑问，欢迎进入海升橡胶官网咨询www.cxhsxj.com，拨打400-0590-280；或者关注企业微信公众号。
